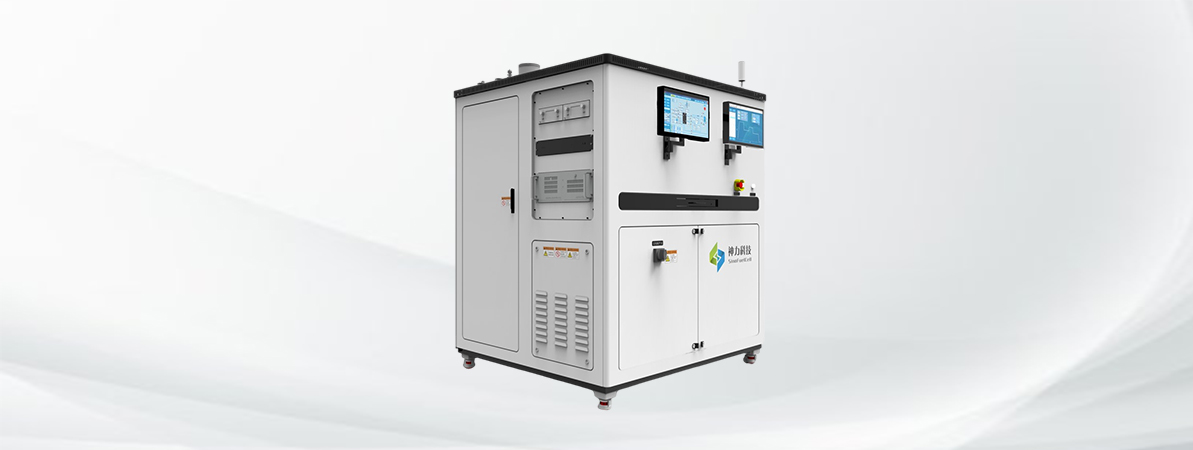

燃料電池系統測試臺專門用于測試質子交換膜燃料電池發動機，可以提供符合燃料電池發動機開機啟動及運行的環境要求、檢驗發動機的性能參數穩定性等、并對發動機進行實時監控、數據采集和控制。
測試臺采用交直流控制，具有控制精度高、響應速度快、調節范圍大等特點，并具備向電網回饋能量的功能，大幅降低整個實驗室電能消耗。
SFC-PST系列產品上海神力科技有限公司自主研發的可以覆蓋市場上主流燃料電池系統產品類別和功率要求的氫-空質子膜燃料電池系統。目前本系列燃料電池主要款型為SFC-PST60、SFC-PST100、SFC-PST150、SFC-PST300，兼顧了目前市場需求和行業長遠發展的需求。主要按照相關國標要求進行燃料電池發動機氣密性測試、起動性能測試、穩態工況性能測試、老化測試、絕緣性能測試，并有實時監控、異常報警和緊急切斷功能，充分考慮安全性和可靠性。
神力科技結合自身測試需求和市場需求，對測試平臺從結構、功能、控制、軟件等各個方面進行了大量優化，使得本系列燃料電池測試平臺結構更合理、功能更齊全、控制更精準、軟件操控更便捷。
| 型號 | SFC-PST60 | SFC-PST100 | SFC-PST150 | SFC-PST200 | SFC-PST300 |
| 額定功率（kW） | 60 | 100 | 150 | 200 | 300 |
| 輸入電流（A） | 0~800 | ||||
| 輸入電壓（V） | 0~800 | ||||
| 供氣壓力（MPa） | 0~2 | ||||
| 流量精度 | 精度0.8%RD+0.2%FS，響應時間≤10ms | ||||
| 吹掃功能 | 具備氫氣或氮?dú)獯祾?，冷卻系統吹掃 | ||||
| 尾排系統 | 氫空混排或獨立排放，管路壓損≤3kPa，含汽水分離與冷凝水收集裝置 | ||||
| 散熱系統 | 換熱能力100kW-300kW，溫控精度±1℃，具備過濾和預加熱功能，可選輔助散熱系統 | ||||
| 電子負載 | 回饋式負載，電壓精度≤0.1%FS+5dgt，響應時間≤10ms，具備電網保護功能，風冷式 | ||||
| 低壓輔助電源 | 0~48V,0~30kW | ||||
| 高壓輔助電源 | 220~800V,0~30kW | ||||
| 環境溫度 | 零下10℃~50℃，0~100%RH（非液態） | ||||
| 顯示 | 21.5寸雙觸摸屏 | ||||
| 上位機軟件 | 基于Labview開發 | ||||
| 控制部件 | ICP模塊+控制板 | ||||
| 內部通訊方式 | RS485、RS232、CAN | ||||
| 對外通訊方式 | CAN通訊（TCP/IP RS485可選） | ||||
| 尺寸 | 1600*1600*2000 | 1600*1600*2000 | 1600*1900*2000 | 1600*1900*2000 | 1600*1900*2000 |
